-TSE, TSEN1176-TSEK- HYB kriterlerinde imalat yapılmaktadır.
-Oyun grubu taşıyıcı direkleri Ø114 x 2,5 mm TSE’li borulardan imal edilmektedir.
-Tüm metal aksama elektrostatik toz boya öncesi KUMLAMAyapılmaktadır.
-Kumlama Nedir?
Tüm metal aksamlarda imalat bittikten sonra kaynak bölgelerindeki gerilmeyi almak, yüzeyde boyanın daha iyi tutunmasını sağlamak, boyamaya engel olacak yağ, kir tabakası ile paslardan arındırmak amacıyla yapılan işleme kumlama denir. Kumlama ürün ömrünü uzatarak, metal yüzeyde oluşabilecek korozyon riskini azaltır.
Özellikler

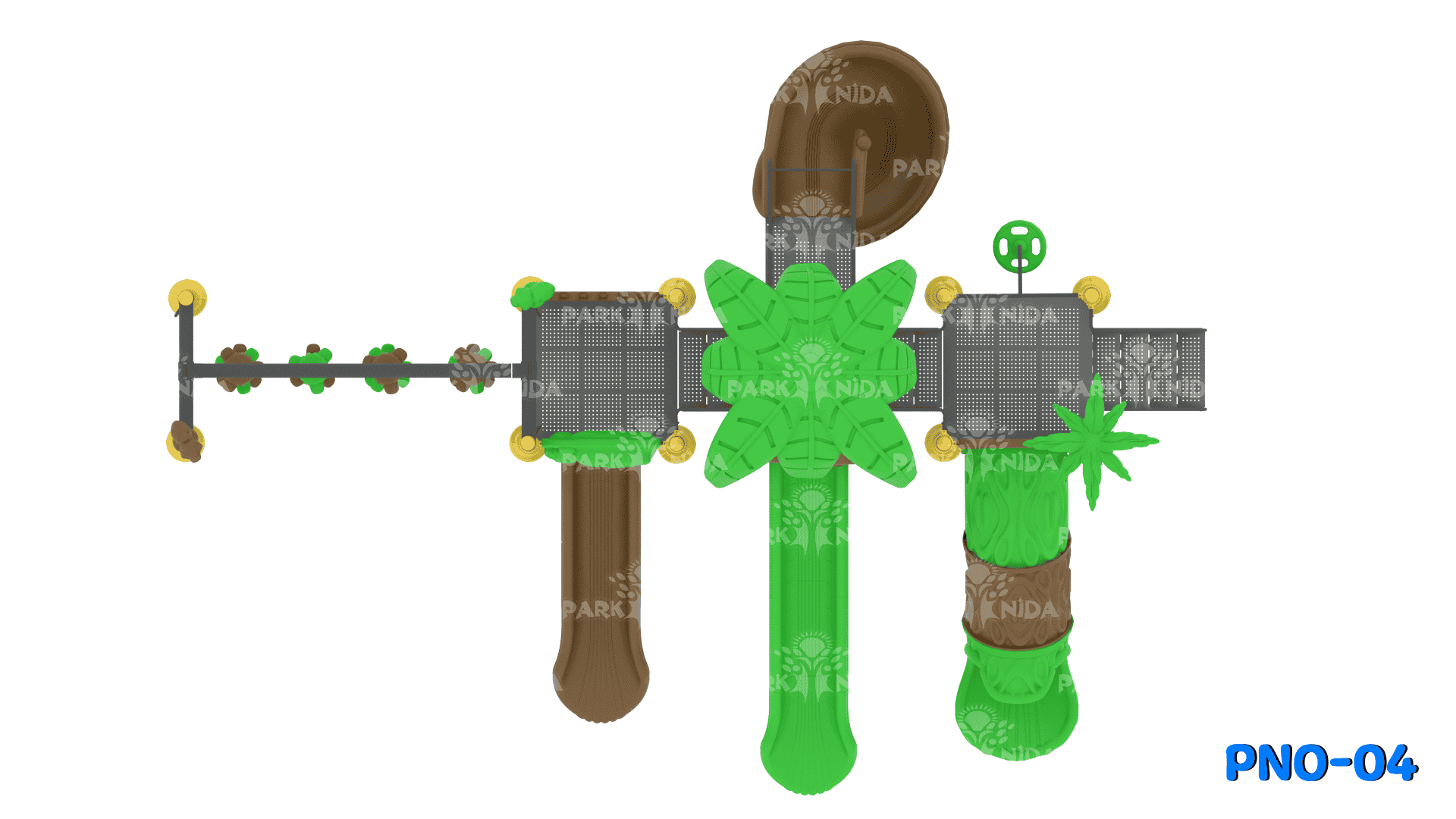

Oturum Alanı: 6.50 mt x 8.50 mt H: 3.85 mt Güvenli Kullanım Alanı: 8.00 mt x 9.50 mt
Aktiviteler
Nakliye ve Teslimat
Fabrikadan Teslim:
Eğer bölgeye yakınsanız, ürünlerinizi doğrudan adresimizden teslim alabilirsiniz. Bu seçenek, ürünlerinize hızlıca ulaşmak ve nakliye maliyetinden tasarruf etmek istiyorsanız harika bir tercihtir. Ödeme sayfasında "Firmadan Teslim Alım" seçeneğini işaretlemeniz yeterlidir; siparişiniz hazır olduğunda sizi bilgilendireceğiz.
Nakliye Firması ile Teslimat:
Teslimatı tercih eden müşterilerimiz için, siparişinizin belirttiğiniz adrese ulaştırılmasını sağlamak üzere bir kargo firmasıyla gönderim yapmaktan memnuniyet duyarız. Ürünlerinizin özenle taşınması ve zamanında ulaşması için güvenilir taşıyıcılarla çalışıyoruz. Nakliye ücretleri ve tahmini teslimat süreleri, konumunuza bağlı olarak hesaplanacaktır.
Belgeler
Ürün Belgeleri
📋 PNO-04 Orman Temalı Oyun Grubu - Teknik Şartname
Tür: Teknik BelgeDil: Turkish
PNO-04 ORMAN TEMALI OYUN GRUBU TEKNİK ŞARTNAME
ÖNEMLİ - TEKNİK ŞARTNAME TANIMI: Sartname, bir malzemenin, tasarimin, urunun veya hizmetin KARSILAMASI ZORUNLU belgelenmis resmi gereksinimler butunudur. Ihale, satinalma ve sozlesme sureclerinde sozlesme eki olarak kullanilan, hukuken baglayici bir teknik belgedir.
SARTNAME vs KULLANIM KILAVUZU farklari:
1. BELGE BİLGİLERİ
Bu teknik şartname, PARKNIDA KENT EKİPMANLARI tarafından üretilen PNO-04 Orman Temalı Oyun Grubu için geçerli olan zorunlu teknik gereksinimleri tanımlar.
2. NORMİFATİF REFERANSLAR
İmalat ve test süreçlerinde aşağıdaki standartlara uyulması zorunludur:
3. TERİMLER VE TANIMLAR
Bu şartnamede geçen teknik terimler ve kısaltmalar aşağıda tanımlanmıştır:
4. GENEL GEREKSİNİMLER

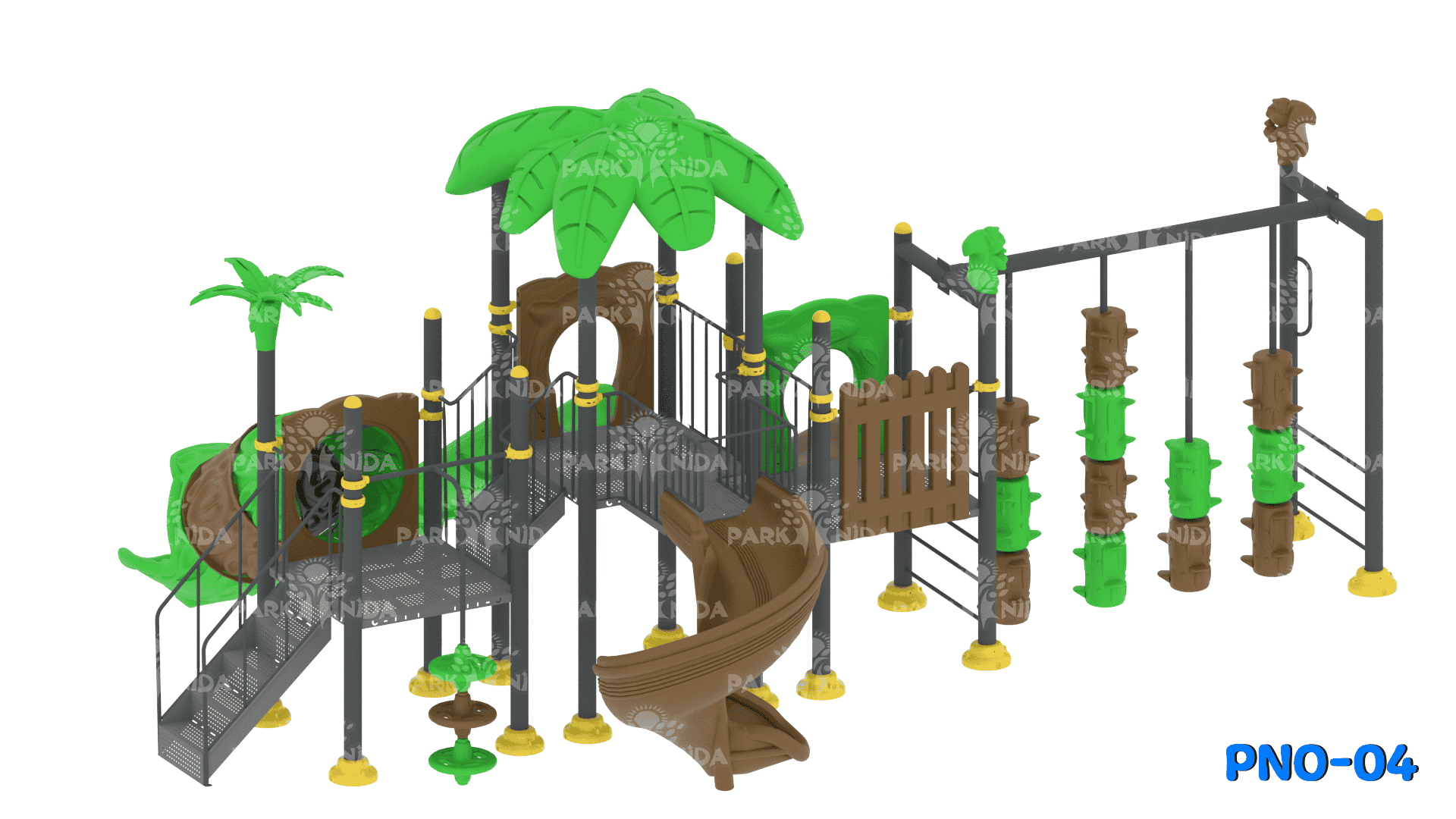

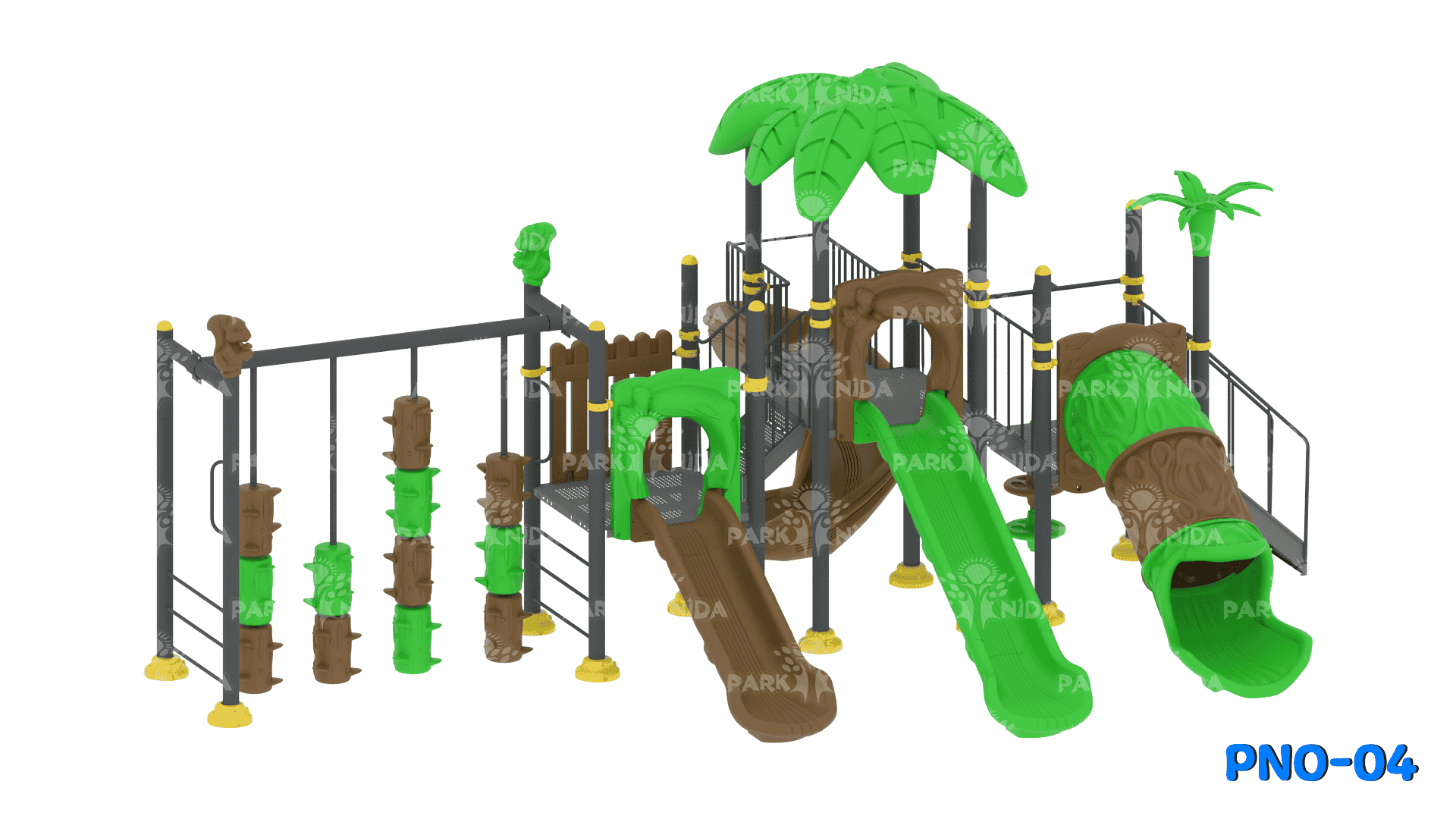

Oyun grubu PNO-04, orman temalı bir oyun aktivite ünitesidir.
5. TEKNİK GEREKSİNİMLER
Ekipman boyutları ve taşıma kapasiteleri aşağıda belirtilen zorunlu kriterleri sağlayacaktır.
6. MALZEME LİSTESİ VE MİKTARLARI
Üretimde kullanılacak temel bileşenler ve miktarları aşağıdadır. Tüm polietilen kısımlar TS EN 1176 standardına uygun renkte olacaktır.
7. MALZEME TEKNİK ŞARTNAMELERİ
7.1. Metal Taşıyıcı Konstrüksiyon Özellikleri (2.00, 2.70 ve 3.00 Ana Taşıyıcılar)
7.2. Cıvata, Somun ve Pulo Özellikleri
Oyun grubu montajında kullanılacak tüm mekanik bağlantı elemanları için aşağıdaki şartlar zorunludur:
7.3. Plastisol (PVC) Kaplı Elemanlar (Basamak ve Korkuluk Takımları)
Plastisol kaplama, TS EN 1176 standardına uygun, fitalatsız, 60 Shore sertlikte ve en az 2 mm et kalınlığında olacaktır. Kaplama 200°C'de fırınlanarak yapılacaktır. Kaplama öncesi tüm delikler açılmış olacaktır.
7.4. Polietilen Elemanlar (Oyun Panoları ve Figürler)
7.5. Temalı Polietilen Çatı Özellikleri
7.6. Kaydırak (Düz ve Helezon) Özellikleri
7.7. Metal Helezon Kaydırak Korkuluğu
8. ÜRETİM VE İŞÇİLİK GEREKSİNİMLERİ
9. YÜZEY KORUMA VE KAPLAMA
10. KALİTE KONTROL
11. TEST VE SERTİFİKASYON
12. TAŞIMA, DEPOLAMA VE TESLİMAT
13. MONTAJ GEREKSİNİMLERİ
14. GARANTİ VE SONRASI HİZMET
15. UYUMLULUK BEYANI
FİRMA İLETİŞİM BİLGİLERİ
Firma Adı: PARKNIDA KENT EKİPMANLARI
Adres: Saray Mahallesi 688. Cadde No:3A Kahramankazan / ANKARA
Her gereksinim numaralandirilmali, izlenebilir ve test edilebilir/dogrulanabilir olmalidir
"uygun sekilde", "gerekli oldugu kadar", "yeterli miktarda" gibi muglak ifadeler YASAKTIR
Şartname No: TS-PNO04-2024-001
Tarih: 2024-07-26
Revizyon: 1.0
Hazırlayan: PARKNIDA Teknik Departmanı
Onaylayan: PARKNIDA Kalite Güvence Departmanı
Kapsam: PNO-04 Orman Temalı Oyun Grubu imalatı ve montajı.
TS EN 1176-1:2017 (Oyun alanı ekipmanının güvenliği - Bölüm 1: Genel güvenlik gereksinimleri ve deney metotları)
TS EN 1176-2:2017 (Oyun alanı ekipmanının güvenliği - Bölüm 2: Salıncaklar)
TS EN 1176-3:2017 (Oyun alanı ekipmanının güvenliği - Bölüm 3: Kaydıraklar, tırmanma elemanları dahil)
TS EN 1177:2019 (Oyun alanı yüzeyleri - Darbe emici yüzeylerin darbe emme özellikleri - Deney metotları)
TS EN 1176-7:2017 (Oyun alanı ekipmanının güvenliği - Bölüm 7: Kurulum, bakım ve kullanım kılavuzu)
İdare: Satın alma işlemini gerçekleştiren resmi kurum/kuruluş.
Yüklenici: İhale şartnamesi kapsamında imalat ve montajı üstlenen firma.
Plastisol (PVC): Yumuşaklık ve kaymazlık sağlamak amacıyla metal yüzeylere uygulanan termoplastik PVC bazlı kaplama malzemesi.
Kumlama: Metal yüzeyin boya tutunma kalitesini artırmak ve korozyonu önlemek amacıyla uygulanan yüzey hazırlama işlemi.
Fonksiyonel Tanım: Çocukların fiziksel ve sosyal gelişimini destekleyen, kayma, tırmanma ve platform aktivitelerini bir arada sunan modüler oyun grubu olacaktır.
Kullanım Amacı: Açık hava oyun alanlarında çocuk eğlence ve fiziksel egzersiz ihtiyacını karşılamak olacaktır.
Hedef Yaş Grubu: İdare tarafından belirtilmemiş olup, ekipmanların TS EN 1176 standardına göre uygun olduğu yaş aralığı hedeflenecektir. (Genel olarak 4-12 yaş arası için tasarlanmıştır.)
Kapasite: İdare tarafından belirtilmemiş olup, tüm bileşenlerin tek seferde taşıma kapasitesi TS EN 1176 standardına uyumlu olacaktır.
Dış Boyutlar: 850 cm x 1000 cm olacaktır.
Tahmini Toplam Ağırlık: 784.25 kg (Montajsız, net malzeme ağırlığı) olacaktır.
Oturum Alanı (Minimum): 6.50 mt x 8.50 mt olacaktır.
Yükseklik (Maksimum): 3.85 m olacaktır.
Güvenli Kullanım Alanı (Minimum): 8.00 mt x 9.50 mt olacaktır.
Boyutlar ve Toleranslar: Teknik resimlerde belirtilen tüm montaj ve bileşen boyutları ± %5 tolerans dahilinde olacaktır.
Taşıyıcı Direkler: Taşıyıcı direkler Ø114 mm çapında ve minimum 2,5 mm et kalınlığında olacaktır.
Statik Yük Taşıma Kapasitesi: Tüm platform ve taşıyıcı elemanlar statik testlerde TS EN 1176 standardında belirtilen minimum yükleri deformasyonsuz taşıyacaktır.
Dinamik Yük Taşıma Kapasitesi: Hareketli oyun elemanları (örn. kaydıraklar) TS EN 1176 standardının gerektirdiği dinamik yük testlerini başarıyla geçecektir.
Bileşen Adı
Miktar
Materyal/Standart
PVC KARE PLATFORM
2 Adet
TS EN 1176 / Polietilen
Plastisol (PVC) Kaplı H50 Basamak ve Korkuluk TK
2 Takım
TS EN 1176 / Plastisol Kaplı
H100 DÜZ KAYDIRAK (25 KG)
1 Adet
Polietilen (Min. 25 kg)
H150 DÜZ KAYDIRAK (33 KG)
1 Adet
Polietilen (Min. 33 kg)
H150 HELEZON KAYDIRAK (45 KG)
1 Adet
Polietilen (Min. 45 kg)
H100 TÜP KAYDIRAK PARÇALI TAKIM+PANOLU (62 KG)
1 Takım
Polietilen
METAL HELEZON KAYDIRAK KORKULUĞU
1 Adet
Çelik / Plastisol Kaplama
EV ÇİT PANO
1 Adet
Polietilen (Min. 10 kg)
KAYDIRAK PANOSU
2 Adet
Polietilen (Min. 8 kg)
ORMAN ÇATI TEK CİDAR
1 Adet
Polietilen (Min. 25 kg)
PALMİYE FİGÜRÜ
1 Adet
Polietilen (Min. 7 kg)
114'LÜK ANKRAJ KAPAĞI
14 Adet
Enjeksiyon Polyamid (PA66)
TEK KULE HIRDAVAT SETİ
1 Adet
Galvaniz / Geomet Kaplı Çelik
ARTAN KULE BAŞINA HIRDAVAT SETİ
2 Adet
Galvaniz / Geomet Kaplı Çelik
Sincap Figürü
2 Adet
Polietilen
H100 UFO TIRMANMA
1 Adet
Polietilen
2,00 ANA TAŞIYICI
5 Adet
Çelik Boru (Ø114x2.5mm)
2,70 ANA TAŞIYICI
1 Adet
Çelik Boru (Ø114x2.5mm)
3,00 ANA TAŞIYICI
4 Adet
Çelik Boru (Ø114x2.5mm)
TAŞIYICI KONSTRÜKSİYON
Kule boruları; minimum Ø 114 mm çapında ve minimum 2,50 mm et kalınlığında soğuk şekillendirilerek yüksek frekans kaynağı ile kaynak edilmiş, standarttaki tolerans, boyut ve kesit ölçü aralığında imal edilmiş; daire kesitli çelik borulardan oluşacaktır.
Kule borularının kumlama ve boyama işlemi, bu şartnamenin 9. maddesinde belirtilen Kumlama ve Elektrostatik toz fırın boya özelliklerine uygun olarak yapılacaktır.
Kule Boruları, tek parça halinde ve kusursuz olacaktır. Yüzeyinde dikiş izleri olan borular imalatta kullanılmayacaktır. Boruların boyu ekleme, kaynak vs. işlem ile uzatılmayacaktır.
Kule borularının üstteki açık kısımları su ve nemden kaynaklanabilecek paslanmayı önleyecek şekilde, detaylandırılmış yarım küre formunda, enjeksiyon kalıplarla şekillendirilmiş, 4-6 mm et kalınlığında, kendinden renkli plastik tapalarla kapatılacaktır.
Oyun grubu ve oyun elemanlarında kullanılan bağlantı elemanları (cıvata, pul ve somunlar) korozyona karşı korunması için Alkalin veya galvaniz kaplama olmalıdır.
Oyun grubu ve oyun elemanlarının (Salıncak, Tahterevalli vb) hiçbir yerinde somun ve cıvata çıkıntısı bulunmamalıdır.
Oyun grubu ve oyun elemanlarının bünyesindeki Bombe baş somun haricindeki tüm somunlar fiberli olacaktır.
Cıvata takımları (somun + pul + gijonmili) somun kısımlarından metaller için özel üretilmiş yapıştırıcı madde ile yapıştırıcı sürüldükten sonra sıkma işlemi yapılacaktır.
Kullanılacak tüm bağlantı parçaları su, nem ve benzeri dış etkilerden etkilenmeyecek malzemelerden (galvaniz kaplı, geomet kaplı, fiberli vb.) olacaktır. Galvaniz kaplama veya geomet kaplama sonrası bir işlem yapılmayacaktır.
Tüm metal malzemeler tek parça halinde ve kusursuz olacaktır. Yüzeyinde dikiş izleri olan borular imalatta kullanılmayacaktır. Boruların boyu ekleme, kaynak vb. işlem ile uzatılmış olmayacaktır.
Taşıyıcı boruların uç kısımları, TS EN 1176-1 standardına göre yakalanmayı önleyecek şekilde, detaylandırılmış yarım küre formunda, enjeksiyon kalıplarla şekillendirilmiş, en az 3 mm et kalınlığında, kendinden renkli plastik kapaklarla kapatılacaktır. Plastik kapaklar perçin veya akıllı vida ile sabitlenecektir.
Basamak Özellikleri: Oturum alanı en az 115x115 cm veya 1,32 m² olacaktır. Basamaklar delikli sacdan, tek parça halinde imal edilecek, esneme yapmayacaktır. Basamak eni 14 cm ile 25 cm arasında, yüksekliği 11 cm ile 23 cm arasında olacaktır. Basamak genişliği 60 cm ile 90 cm arasında olacaktır.
Korkuluk Özellikleri: Yuvarlak kesitli malzemeden imal edilecek, el ile tutulan kısımları Ø 27 mm, diğer parçalar Ø 21 mm boru olacaktır. Korkuluk yüksekliği 60 cm ile 85 cm arasında olacaktır. Tırmanmayı önlemek için dikme boru aralıkları 89 mm'den küçük olacaktır.
Korkuluklar cıvatalı bağlantı ile sabitlenecek olup, oynama veya gevşeme yapmayacaktır.
Tüm polietilen elemanlar (Platformlar, Panolar, Figürler) kendinden renkli, UV dayanımlı ve tek parça halinde imal edilecektir.
Panolarda 10 kg minimum ağırlık ve 4-6 mm et kalınlığı aranacaktır. Figürler (Palmiye, Sincap vb.) sağlam yapıya sahip olacak ve belirtilen minimum ağırlıkları taşıyacaktır.
Panolardaki motifler, delikler ve bağlantı noktaları montajdan önce açılmış olacak, sonradan delik delme işlemi kesinlikle yasaktır. Delik çapları 89 mm'den büyük olmayacaktır.
Polietilen çatılar tek parça halinde ve tematik desenlere sahip olacaktır.
Çatılar, taşıyıcı konstrüksiyona doğrudan cıvatalı bağlantı ile monte edilecektir; ek bağlantı aparatı kullanılmayacaktır.
Yüzey parlaklığı ve korozyon direnci için, kumlama sonrası teflon kaplama işlemi uygulanacaktır.
Çatıların toplam ağırlığı minimum 25 kg olacaktır.
H100 Düz Kaydırak minimum 25 kg, H150 Düz Kaydırak minimum 33 kg ve H150 Helezon Kaydırak minimum 45 kg ağırlığında, çift cidarlı polietilen malzemeden imal edilecektir.
Kaydırak çıkış yeri uzunluğu minimum 50 cm olacaktır.
Kaydırak yüzeyinde elle temas sonucu yaralanmaya neden olabilecek pürüz, keskin köşe veya çıkıntı bulunmayacaktır.
Korkuluklar, Ø 27x2.5 mm yuvarlak kesitli borulardan, teknik resimdeki ölçülere uygun şekilde imal edilecektir.
Dikme boru aralıkları TS EN 1176-1 standardına uygun olarak maksimum 89 mm olacaktır. Dikme boruları Ø 21x1.5 mm borulardan gazaltı kaynak yöntemiyle monte edilecektir.
Korkuluk üst kısmındaki polietilen bariyerler, TS EN 1176 standardına uygun malzemeden imal edilecektir.
Cıvata başları ve somunlar plastik ürün içinde tamamen gizlenecek şekilde tasarlanacaktır.
Tüm metal aksamlarda elektrostatik toz boya öncesi KUMLAMA yapılması zorunludur. Kumlama, kaynak bölgelerindeki gerilmeyi almak ve boyanın yüzeye iyi tutunmasını sağlamak amacıyla uygulama sonrası hemen yapılacaktır. Kumlama, metal yüzeyde oluşabilecek korozyon riskini azaltarak ürün ömrünü uzatacaktır.
Kaynak işlemleri gazaltı kaynak yöntemiyle yapılacaktır. Kaynak dikişleri süreklilik sağlayacak ve malzeme bütünlüğünü bozmayacaktır.
Tüm metal aksamlar (2.00, 2.70, 3.00 ana taşıyıcılar dahil) tek parça halinde ve kusursuz imal edilecektir. Ekleme veya kaynak ile uzatma kesinlikle yasaktır.
Tüm metal yüzeyler, kumlama işleminden sonra elektrostatik toz boya ile kaplanacaktır.
Boya kalınlığı en az 100 mikron olacaktır. Boya sistemi korozyon direnci standartlarına uygun olacaktır.
Plastik (Polietilen/Plastisol) parçalar hariç, tüm metal yüzeyler korozyona karşı tam korumalı olacaktır.
TSE, TS EN 1176 ve TSEK/HYB kriterlerinde imalat yapılacaktır.
İmalat sırasında ve tamamlanmış ürünlerde üreticinin kendi kalite kontrol testlerini yapması zorunludur.
Kabul muayenelerinde, ölçüm cihazlarının kalibrasyon belgeleri İdare'ye sunulacaktır.
Et kalınlığı ölçümü için ultrasonik cihaz kullanılacak ve sonuçlar raporlanacaktır. Kabul kriterlerine uymayan hiçbir parça kabul edilmeyecektir.
Tüm oyun elemanları tip testlerine tabi tutulmuş ve bu testlere ait geçerli TS EN 1176 sertifikaları idareye sunulacaktır.
Yüklenici, ürünlerin CE işaretlemesi için gerekli tüm uygunluk beyanlarını sağlamakla yükümlüdür.
Tüm parçalar, nakliye ve depolama sırasında oluşabilecek hasara karşı korunmak için en az iki katman balonlu naylon ve streç ile ambalajlanmış olarak teslim edilecektir. Ambalajsız ürünler kabul edilmeyecektir.
Taşıma ve indirme sırasında oluşacak her türlü hasarın sorumluluğu Yükleniciye aittir.
Tüm montaj, nakliye ve uygulama işçiliği Yüklenici sorumluluğunda ve masraflarıyla yapılacaktır.
Tüm bağlantı elemanları (cıvata, somun, pul vb.) uygun kaplamaya sahip (galvaniz, geomet veya fiberli) olacaktır.
Montaj sırasında tüm güvenlik önlemleri İş Sağlığı ve Güvenliği Tüzüğü hükümlerine göre Yüklenici tarafından alınacaktır.
Ürünlerin kurulumu, İdare'nin belirlediği alanlara yapılacaktır. Kurulum sonrası Yerinde Uygunluk Belgesi talep edilecektir.
Tüm ürünler imalat hatasına ve malzeme kusurlarına karşı 2 (iki) yıl garantili olacaktır.
Yüklenici, garanti süresi boyunca arıza, bakım ve onarım dahil tüm sorumlulukları üstlenecektir.
Yedek parça temin garantisi minimum 10 (on) yıldır.
Tüm ürünler, ilgili Türk Standartlarına (TS EN 1176 serisi) ve CE işaretlemesi şartlarına tam uyumlu olacaktır.
